1、废气形成及分析
高炉生产过程中炉顶均压放散煤气通常每次装料前都被放散到大气中。这些放散煤气有三害:(1)含大量CO,毒性大,浪费能源;(2)排放的噪音大,昼夜扰民;(3)粉尘含量高,长期污染大气环境。
2、执行标准
(1)满足煤气净化要求,粉尘浓度<10mg/Nm³;
(2)均压煤气回收率>95%;
(3)设备运行噪音:<80dB(A)
3、工艺流程
(1)、..代干式均压煤气回收系统
..代干式均压煤气回收系统设置缓冲罐,其工艺流程如图1所示。
图1 第 一代干式均压煤气回收系统流程图
(2)、第二代干式均压煤气回收系统

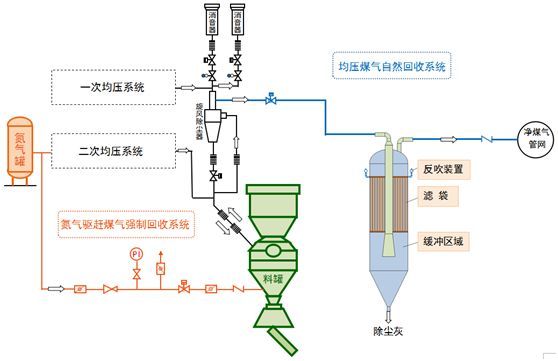

第二代高炉炉顶均压煤气回收技术将缓冲罐与除尘器合为一体,并集成了重力除尘器的功能,形成了专利产品“一种组合式干式除尘设备”,其工艺流程如图2所示。
图2 第二代干式均压煤气回收系统流程图
4、工程实例图片
高炉煤气放散回收
